Bestell-Nr.: 930103

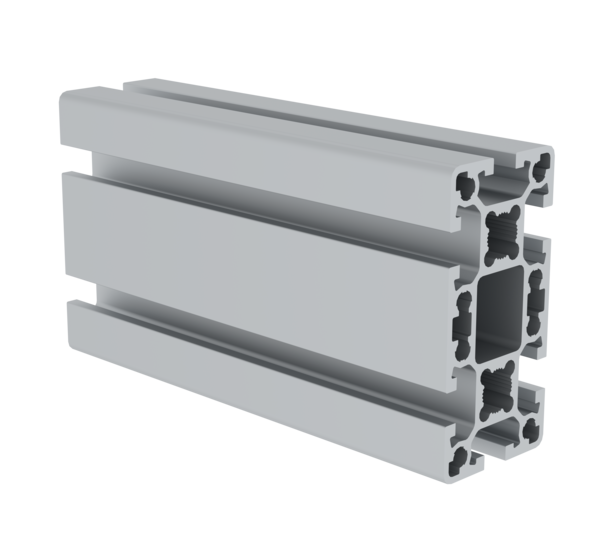

Aluminium-Profil 40x80 mm
Preis auf Anfrage
Spezifikationen
Profilart
Konstruktionsprofil
Länge max.
6 m
Material
Aluminium
Profilmaß X
40 mm
Profilmaß Y
80 mm
Gewicht pro Meter
2840 g/m
Nutgröße
8 mm
Nutenanzahl
6
Ix Flächenträgheitsmoment
183900 cm4
Iy Flächenträgheitsmoment
653453 cm4
Querschnittsfläche FL
1053,59 mm²
Oberflächenbeschaffenheit
Aluminium eloxiert
Eloxal
Hell E6/EV2
Endenausführung
Gesägt
Kernlochdurchmesser
M12
Bestell-Nr.
930103
Informationen
- Konstruktionsprofil aus Aluminium
- Schraubkanalprofil mit T-Nut
- Für stabile, vielseitige Konstruktionen
- Einfache Montage
- Flexibel einsetzbar
- Optische und funktionale Zusatznutzen
- Eloxal hell
- Verschiedene Längen bis 6000 mm
Modulare Präzision trifft auf maximale Biegesteifigkeit! Das MUNK Aluminium-Profil 40 × 80 mm ist die kraftvolle Lösung für weitspannende Konstruktionen – wahlweise hell eloxiert (E6/EV2) oder natur unbehandelt, mit sechs 8-mm-T-Nuten für vielseitige Anbaumöglichkeiten.
Höchste Tragkraft bei schlanker Bauweise
- Asymmetrische Außenmaße 40 × 80 mm, Gewicht 2,840 g/m – optimales Verhältnis von Stabilität zu Materialaufwand.
- Extreme Flächenträgheitsmomente Ix = 183900 cm⁴, Iy = 653453 cm⁴ ermöglichen große Spannweiten ohne Durchbiegung.
- Sechs 8-mm-T-Nuten bieten maximale Flexibilität für Paneele, Führungen und Anbauteile.
Professionelle Verbindungstechnik
- Durchgängiger M12-Kernkanal gewährleistet hochfeste Schraubverbindungen für tragende Hauptrahmen.
- Profile werden millimetergenau bis 6 m Länge zugesägt – montagebereit ohne Materialverschnitt.
- Kraftschlüssige T-Nut-Verbindungen eliminieren Schweißarbeiten und ermöglichen schnelle Umbauten.
Oberfläche nach Anwendung
- Hell eloxiert: dauerhafter Korrosionsschutz und repräsentative Optik für Sichtbereiche.
- Natur unbehandelt: wirtschaftliche Lösung für Grundrahmen oder verkleidete Konstruktionen.
Typische Einsatzfelder
- Portalkrane & Ausleger: Maximale Ix-Steifigkeit für große Spannweiten ohne Zwischenstützen.
- Maschinenportale: Vibrationsfeste Grundrahmen für Bearbeitungszentren und Roboterzellen.
- Förderanlagen-Hauptträger: Hohe Dauerfestigkeit bei dynamischen Lasten.
- Schutzverglasungen: Sichere Aufnahme großflächiger Paneele über alle T-Nuten.
Entdecken Sie das MUNK Aluminium-Profil 40 × 80 mm – Ihr stabiles Fundament für anspruchsvolle Weitspann-Konstruktionen, das heute große Lasten trägt und morgen flexibel erweitert werden kann.
- Unternehmenszertifizierung: ISO 9001
- Unternehmenszertifizierung: ISO 14001
- Unternehmenszertifizierung: EN 1090
- Unternehmenszertifizierung: EcoVadis
- RoHS
- REACH
- Die MUNK Group arbeitet mit einem Code of Conduct
- Das Lieferkettengesetz findet aufgrund unserer Größe keine Anwendung
- Die verwendeten Materialien sind der technischen Spezifikation aufgeführt
- Ressourcenschonende Herstellung: eigene Photovoltaik-Anlagen
- Energieeffizienter Verbrauch bei der Herstellung: LED-Beleuchtung
- Reparaturfähigkeit, Langlebigkeit und Qualität: 15 Jahre Garantie auf Serienprodukte made in Germany
- Recyclingfähigkeit: Unsere Produkte bestehen zum größten Teil aus Aluminium, Stahl oder Holz und können direkt dem Recyclingprozess zugeführt werden.
- Sozialverträgliche Arbeitsbedingungen in der Produktion: faire Löhne, Gleichberechtigung zwischen den Geschlechtern
- Sparsame und recyclingfähige Verpackung: Kein Einsatz von Styropor, überwiegend Nutzung von Holz und Pappe, geringe Anteile von Kunststoff
- Keine gesundheitliche Belastung der Anwenderinnen und Anwender
Lieferumfang
- Aluminium-Profil, zugesägt auf die gewünschte Länge (max. 6 m): 1 x
Vergleichstabelle
| Produktbezeichnung | Aluminium-Profil 40x80 mm eloxiert Gr. 8 | Aluminium-Profil 40x80 mm Natur Gr. 8 |
|---|---|---|
| Profilart | Konstruktionsprofil | Konstruktionsprofil |
| Länge max. | 6 m | 6 m |
| Material | Aluminium | Aluminium |
| Profilmaß X | 40 mm | 40 mm |
| Profilmaß Y | 80 mm | 80 mm |
| Gewicht pro Meter | 2840 g/m | 2840 g/m |
| Nutgröße | 8 mm | 8 mm |
| Nutenanzahl | 6 | 6 |
| Ix Flächenträgheitsmoment | 183900 cm4 | 183900 cm4 |
| Iy Flächenträgheitsmoment | 653453 cm4 | 653453 cm4 |
| Querschnittsfläche FL | 1053,59 mm² | 1053,59 mm² |
| Oberflächenbeschaffenheit | Aluminium eloxiert | Aluminium Natur |
| Eloxal | Hell E6/EV2 | ohne |
| Endenausführung | Gesägt | Gesägt |
| Kernlochdurchmesser | M12 | M12 |
| Bestell-Nr. | 930103 | 930101 |
